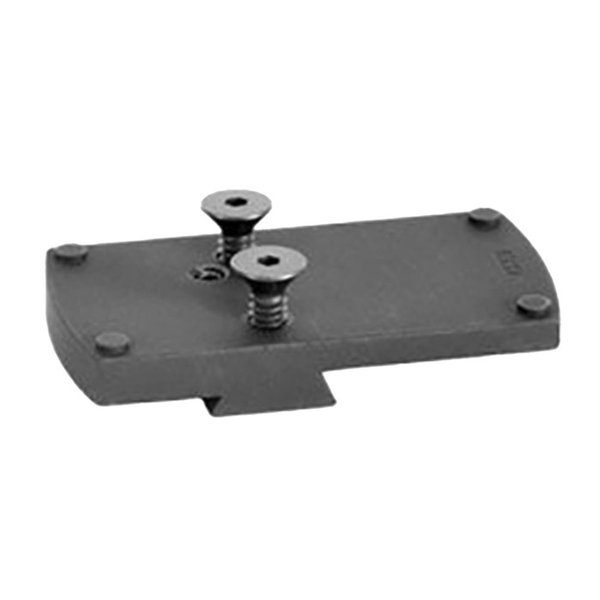

EGW red dot sights are meant to be installed from the left to the right (with the muzzle facing forward). The dovetail has a progressive taper to allow for easier install. Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs 2 Button Head Cap Screws - Provided for Vortex Viper and Venom Sights 2 Flat Head Cap Screws - Provided for Burris FastFire and Docter Sights The screws that are included with this mount require a 5/64'' allen wrench for installation. Modification of your firearm may nullify the manufacturer's warranty. This product should be installed and checked by a qualified gunsmith. No liability is expressed or implied for damage or injury which may result from improper installation or use of this product. This Mount does not fit: Smith & Wesson M&P C.O.R.E Series (Already optics ready) Smith & Wesson M&P Shield EZ .380 Smith & Wesson M&P .22 Compact Smith & Wesson SW9VE Smith & Wesson SW40VE
Die EGW Rotpunktvisiere sind dafür gedacht, von links nach rechts (mit der Mündung nach vorne) installiert zu werden. Der Schwalbenschwanz hat eine progressive Verjüngung, um die Installation zu erleichtern. Entferne einfach das hintere Visier deiner Waffe und ersetze es durch die EGW Halterung, um dein Vortex Viper/Venom, Burris FastFire oder Docter Rotpunktvisier zu montieren. Du kannst die Halterung jederzeit abnehmen und dein hinteres Visier wieder einsetzen. Montagematerial ist enthalten. Installationsanleitung: Entferne das hintere Visier* Installiere die EGW Visierhalterung im Schwalbenschwanz Ziehe die Schraube fest (falls zutreffend) Setze das Rotpunktvisier auf die EGW Visierhalterung (ein kleines Stück Papier zwischen dem Rotpunktvisier und der Halterung erleichtert die Entfernung und schützt das Rotpunktvisier vor Loctite.) Trage blauen Loctite auf die bereitgestellten Montageschrauben auf. Ziehe die Montageschrauben mit 15in/lbs an. 2 Button Head Cap Screws - Bereitgestellt für Vortex Viper und Venom Visierungen 2 Flat Head Cap Screws - Bereitgestellt für Burris FastFire und Docter Visierungen. Die mit dieser Halterung gelieferten Schrauben benötigen einen 5/64'' Inbusschlüssel zur Installation. Eine Modifikation deiner Feuerwaffe kann die Herstellergarantie ungültig machen. Dieses Produkt sollte von einem qualifizierten Büchsenmacher installiert und überprüft werden. Es wird keine Haftung für Schäden oder Verletzungen übernommen, die aus unsachgemässer Installation oder Nutzung dieses Produkts resultieren können. Diese Halterung passt nicht auf: Smith & Wesson M&P C.O.R.E Serie (bereits für Optiken vorbereitet) Smith & Wesson M&P Shield EZ .380 Smith & Wesson M&P .22 Compact Smith & Wesson SW9VE Smith & Wesson SW40VE
