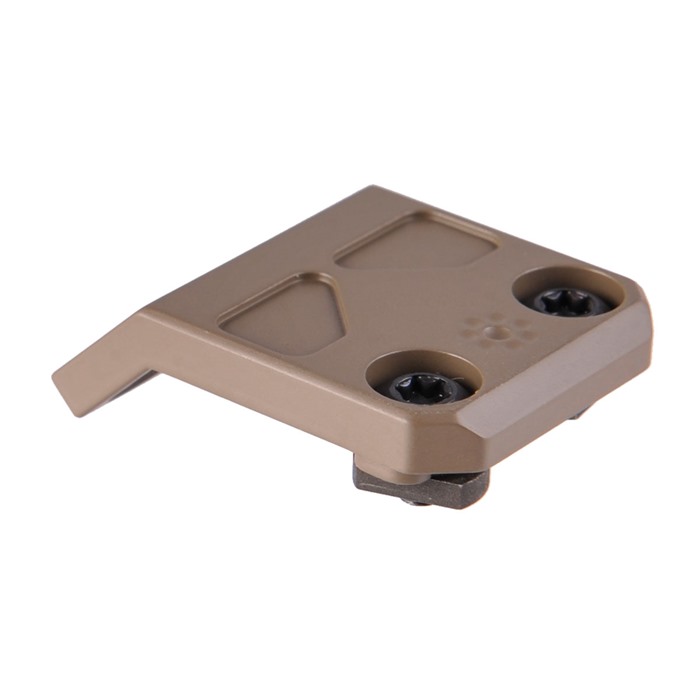

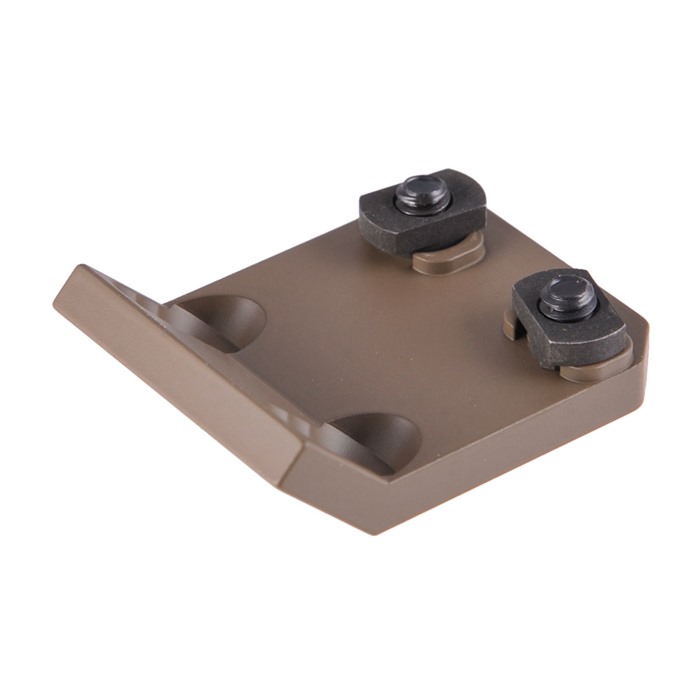

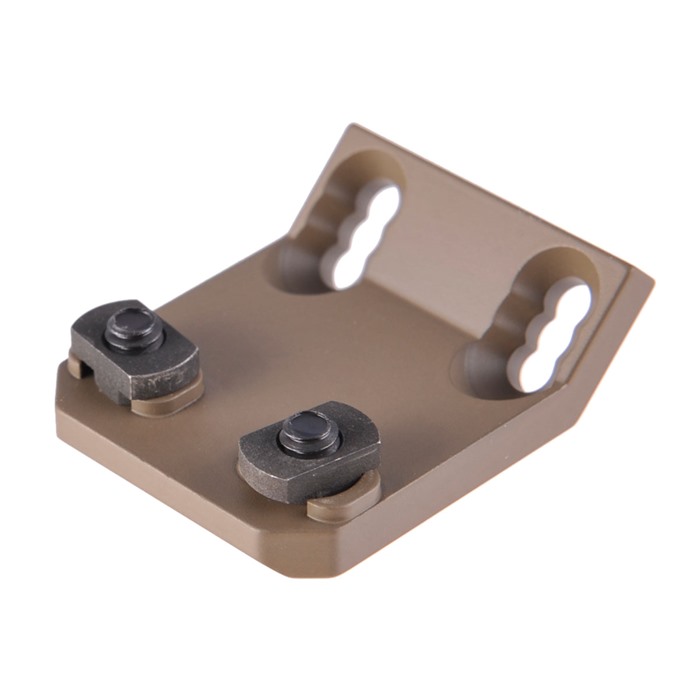

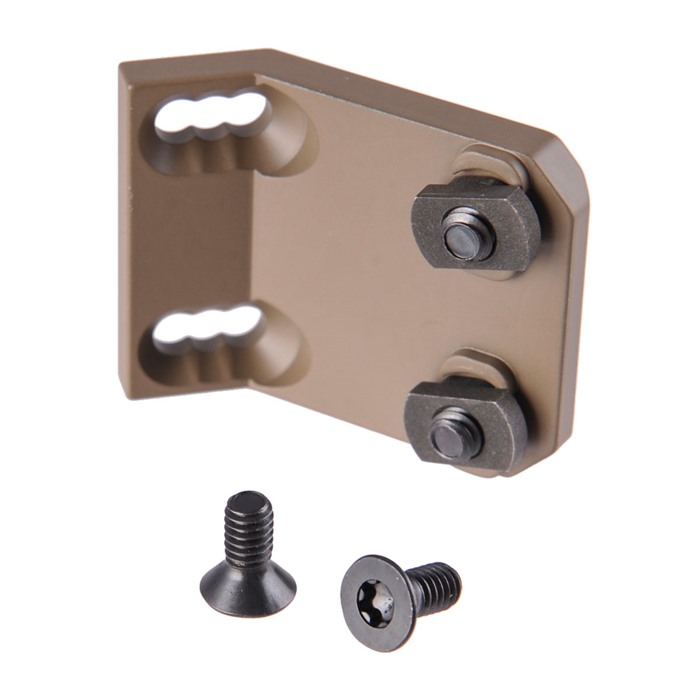

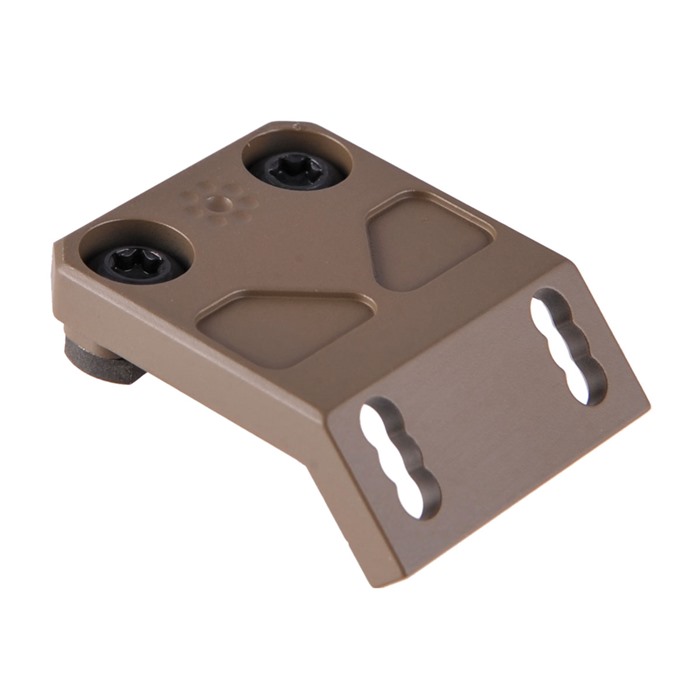

The Patented Arisaka Offset Scout Mount is designed specifically for the Surefire Scout Light M600 and M300 series weapon lights, the Modlite PLH and OKW weapon lights, the Arisaka 300, 600 and 18650 Series Lights, the Streamlight Protac Rail Mount 1, 2 and HL-X (non-laser), and Olight Odin. It replaces the stock Picatinny rail adapter with a low profile mount for LWRC direct thread handguards. The Offset Scout Mount is very low profile at less than 0.20"" thick. When used on the side mounting surfaces, the Offset Scout Mount places the light at a 45 degree angle and tucks it in closer to the rail system. Oriented upwards, the light is located at approximately the 1:30 or 10:30 clock positions. Oriented downwards, the light is located at approximately the 4:30 or 6:30 clock positions. The Offset Scout Mount also provides three lateral mounting positions for the light body, which allows the user to position the light closer or farther away from the top rail, front sights, or other accessories. Three positions are provided, spanning approximately 0.240"". When used with the Arisaka 300 Series Light Body or 600 Series Light Body, even more clearance can be gained for larger front sights. Compatible with the Modlite PLH, PLHv2 and OKW, Surefire M300A, M300B, M300C, M300V, M312, M322, M312V, M313V, M322V, M600B, M600C, M600P, M600U, M600V, M600DF, M612, M622, M603V, M612V, M622V, Streamlight Protac Rail Mount 1, 2 and HL-X (non-laser), Olight Odin, CD REIN, and Arisaka 300, 600 and 18650 Series. The mount is CNC machined from 6061-T651 aluminum and MIL-A-8625 Type III hard coat anodized. Includes necessary screws to attach light body to mount. Requires an IP20 TorxPlus driver for installation (not included). A T9 Torx driver is required to remove the stock Picatinny mount from Surefire Scout Lights. Recommended torque: 30 inch lbs for M-Lok screws and 20 inch lbs for light body screws with Loctite 222 or 243. This product is covered by U.S. Patent No(s). 11385026 and other pending patents. Made in the USA." LWRC OFFSET SCOUT MOUNT Length: 1.66" / Weight: 0.4 oz Hardware: Four 8-32x3/8"" Torx flat head screws. KEYMOD OFFSET SCOUT MOUNT When used on the side mounting surfaces of a KeyMod handguard, the Offset Scout Mount places the light at a 45 degree angle and tucks it in closer to the handguard. Oriented upwards, the light is located at approximately the 1:30 or 10:30 clock positions. Oriented downwards, the light is located at approximately the 4:30 or 6:30 clock positions. The Keymod Offset Scout Mount is compatible with most KeyMod handguards like the BCM KMR and KAC URX4. It will not fit the handguard profile of the Aero Precision Enhanced Gen 2, SIG MPX, or MCX (unless using the round suppressor width handguard). Length: 1.265" / Weight: 0.4 oz Hardware: Two BCM inverted KeyMod screws, two 8-32x5/16" Torx flat head screws. BCM KeyMod screws are covered under US Patent 9377274. Recommended torque: 20 inch lbs for KeyMod and light body screws with medium strength threadlocker. M-LOK OFFSET SCOUT MOUNT The M-LOK Offset Scout Mount is compatible with most M-Lok handguards like the BCM MCMR, KAC URX4, and Geissele SMR MK8/14/16. It will not fit the handguard profile of the Aero Precision Enhanced Gen 2, SIG MPX, or MCX Virtus (unless using the MCX suppressor width handguard). Aero Precision R-One and S-One owners should use the Offset Scout Mount Galil/MPX instead. Length: 1.265" / Weight: 0.4 oz Hardware: Two M-Lok nuts, two 10-24x5/16" Torx button head screws, two 8-32x3/8" Torx flat head screws. PICATINNY OFFSET SCOUT MOUNT When used on the side mounting surfaces of Picatinny handguards, the Offset Scout Mount places the light at a 45 degree angle and tucks it in closer to the rail system. Oriented upwards, the light is located at approximately the 1:30 or 10:30 clock positions. Oriented downwards, the light is located at approximately the 4:30 or 6:30 clock positions. Length: 1.30" / Weight: 0.7 oz Hardware: One 10-32x1.25" Torx cap head screw, two 8-32x5/16" Torx flat head screws. GEISSELE SMR 416 OFFSET MOUNT The Patented Arisaka Offset Scout Mount for Geissele SMR 416 handguards was developed at the request of a United States special operations unit. This is a contract overrun, with a very limited number available for civilian sales. The Offset Scout Mount attaches directly to the threaded inserts on the Geissele SMR 416, eliminating additional Picatinny rails and Picatinny mounts. Three lateral light positions allow the user to tuck the light closer to the top rail or gain clearance around top rail mounted accessories like laser illuminators. In particular, there is enough clearance for the larger Modlite OKW and PLH heads to fit next to the NGAL, LA-5/PEQ, AN/PEQ15 and ATPIAL-C. It will also allow lights to clear the QD lever on the Steiner DBAL I2, A3, and D2. In addition to three lateral light positions, the mount also allows fore and aft adjustment so the user can fine tune the location of the light to their setup. Length: 2.20" / Weight: 0.9 oz including hardware Hardware: Two 10-32x3/8" Torx flat head screws, two 8-32x3/8" Torx flat head screws.
Le support décalé breveté Arisaka Offset Scout est conçu spécifiquement pour les lampes d'arme Surefire Scout Light M600 et M300, les lampes Modlite PLH et OKW, les lampes Arisaka 300, 600 et 18650, les Streamlight Protac Rail Mount 1, 2 et HL-X (non-laser), et Olight Odin. Il remplace l'adaptateur Picatinny d'origine par un support de faible profil pour les garde-main à filetage direct LWRC. Le support Offset Scout a un profil très bas, avec une épaisseur de moins de 0.20". Lorsqu'il est utilisé sur les surfaces de montage latérales, le support Offset Scout place la lumière à un angle de 45 degrés et la rapproche du système de rail. Orientée vers le haut, la lumière se situe approximativement aux positions 1:30 ou 10:30. Orientée vers le bas, la lumière se situe approximativement aux positions 4:30 ou 6:30. Le support Offset Scout offre également trois positions de montage latérales pour le corps de la lumière, permettant à l'utilisateur de positionner la lumière plus près ou plus loin du rail supérieur, des organes de visée avant ou d'autres accessoires. Trois positions sont fournies, s'étendant sur environ 0.240". Lorsqu'il est utilisé avec le corps de lumière Arisaka 300 Series ou 600 Series, un dégagement supplémentaire peut être obtenu pour des organes de visée avant plus grands. Compatible avec le Modlite PLH, PLHv2 et OKW, Surefire M300A, M300B, M300C, M300V, M312, M322, M312V, M313V, M322V, M600B, M600C, M600P, M600U, M600V, M600DF, M612, M622, M603V, M612V, M622V, Streamlight Protac Rail Mount 1, 2 et HL-X (non-laser), Olight Odin, CD REIN, et Arisaka 300, 600 et 18650 Series. Le support est usiné CNC à partir d'aluminium 6061-T651 et anodisé en dur de type III MIL-A-8625. Inclut les vis nécessaires pour fixer le corps de la lumière au support. Nécessite un tournevis IP20 TorxPlus pour l'installation (non inclus). Un tournevis Torx T9 est requis pour retirer le support Picatinny d'origine des lampes Surefire Scout. Couple recommandé : 30 pouces-lbs pour les vis M-Lok et 20 pouces-lbs pour les vis du corps de la lumière avec Loctite 222 ou 243. Ce produit est couvert par le brevet américain n°11385026 et d'autres brevets en attente. Fabriqué aux États-Unis. Longueur : 1.66" / Poids : 0.4 oz Matériel : Quatre vis Torx à tête plate 8-32x3/8". SUPPORT DÉCALÉ KEYMOD Lorsqu'il est utilisé sur les surfaces de montage latérales d'un garde-main KeyMod, le support Offset Scout place la lumière à un angle de 45 degrés et la rapproche du garde-main. Orientée vers le haut, la lumière se situe approximativement aux positions 1:30 ou 10:30. Orientée vers le bas, la lumière se situe approximativement aux positions 4:30 ou 6:30. Le support Offset Scout Keymod est compatible avec la plupart des garde-mains KeyMod comme le BCM KMR et le KAC URX4. Il ne s'adaptera pas au profil de garde-main de l'Aero Precision Enhanced Gen 2, SIG MPX ou MCX (sauf si vous utilisez le garde-main de largeur de modérateur rond). Longueur : 1.265" / Poids : 0.4 oz Matériel : Deux vis KeyMod inversées BCM, deux vis Torx à tête plate 8-32x5/16". Les vis KeyMod BCM sont couvertes par le brevet américain 9377274. Couple recommandé : 20 pouces-lbs pour les vis KeyMod et du corps de la lumière avec un verrouillage de filetage de force moyenne. SUPPORT DÉCALÉ M-LOK Le support Offset Scout M-LOK est compatible avec la plupart des garde-mains M-Lok comme le BCM MCMR, KAC URX4, et Geissele SMR MK8/14/16. Il ne s'adaptera pas au profil de garde-main de l'Aero Precision Enhanced Gen 2, SIG MPX ou MCX Virtus (sauf si vous utilisez le garde-main de largeur de modérateur MCX). Les propriétaires d'Aero Precision R-One et S-One devraient utiliser le support Offset Scout Galil/MPX à la place. Longueur : 1.265" / Poids : 0.4 oz Matériel : Deux écrous M-Lok, deux vis Torx à tête bouton 10-24x5/16", deux vis Torx à tête plate 8-32x3/8". SUPPORT DÉCALÉ PICATINNY Lorsqu'il est utilisé sur les surfaces de montage latérales des garde-mains Picatinny, le support Offset Scout place la lumière à un angle de 45 degrés et la rapproche du système de rail. Orientée vers le haut, la lumière se situe approximativement aux positions 1:30 ou 10:30. Orientée vers le bas, la lumière se situe approximativement aux positions 4:30 ou 6:30. Longueur : 1.30" / Poids : 0.7 oz Matériel : Une vis Torx à tête cap 10-32x1.25", deux vis Torx à tête plate 8-32x5/16". SUPPORT DÉCALÉ GEISSELE SMR 416 Le support décalé breveté Arisaka Offset Scout pour les garde-mains Geissele SMR 416 a été développé à la demande d'une unité des opérations spéciales des États-Unis. Il s'agit d'un surplus de contrat, avec un nombre très limité disponible pour la vente civile. Le support Offset Scout se fixe directement aux inserts filetés sur le Geissele SMR 416, éliminant les rails Picatinny supplémentaires et les supports Picatinny. Trois positions latérales de lumière permettent à l'utilisateur de rapprocher la lumière du rail supérieur ou d'obtenir un dégagement autour des accessoires montés sur le rail supérieur, tels que les illuminateurs laser. En particulier, il y a suffisamment de dégagement pour que les têtes plus grandes Modlite OKW et PLH s'adaptent à côté du NGAL, LA-5/PEQ, AN/PEQ15 et ATPIAL-C. Il permettra également aux lumières de dégager le levier QD sur le Steiner DBAL I2, A3 et D2. En plus des trois positions latérales de lumière, le support permet également un ajustement avant et arrière afin que l'utilisateur puisse affiner l'emplacement de la lumière selon son installation. Longueur : 2.20" / Poids : 0.9 oz y compris le matériel Matériel : Deux vis Torx à tête plate 10-32x3/8", deux vis Torx à tête plate 8-32x3/8".
